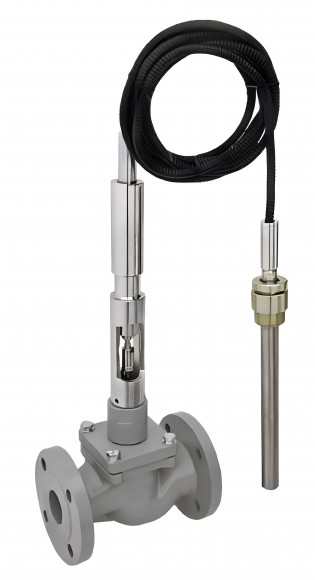

Регулятор температуры прямого действия РТПД

Регулирующий клапан с термостатом - это регулятор температуры прямого действия (РТПД) и предназначен для применения преимущественно в системах горячего водоснабжения (ГВС) со скоростными и емкостными водонагревателями и с баками-аккумуляторами, для регулирования температуры в системах индивидуального и центрального теплоснабжения, охлаждения, кондиционирования, а также в промышленных и судовых системах. Он также может использоваться в смесительных узлах систем напольного отопления.

Корпус может быть выполнен из чугуна или из стали. Чугун рекомендуется использовать для воды до 150 градусов, сталь для пара. Цена указана за самый дешевый регулятор выполненный в чугунном корпусе.

Регулятор температуры прямого действия состоит из регулирующего клапана, разгруженного по давлению и термостата, состоящего в свою очередь из датчика, капилляра и настроечного цилиндра. Требуемая температура теплоносителя устанавливается на настроечном цилиндре привода. Изменение температуры рабочей среды внутри датчика вызывает увеличение или уменьшение ее объема и давления, которые передаются по капиллярной трубке (стандартная длина 3 метра) на поршень термоэлемента. Поршень, перемещаясь, приводит в движение связанный с ним плунжер клапана. При увеличении температуры регулируемой среды клапан закрывается, при уменьшении — открывается. Установка устройства возможна как на подающем, так и на обратном трубопроводе тепловой сети.

Обращаем внимание, что датчик термостата должен быть полностью погружен в измеряемую среду, а место его установки необходимо выбрать таким образом, чтобы он отражал температуру без запоздания. Температурный датчик может быть установлен в любом положении из представленных ниже.
