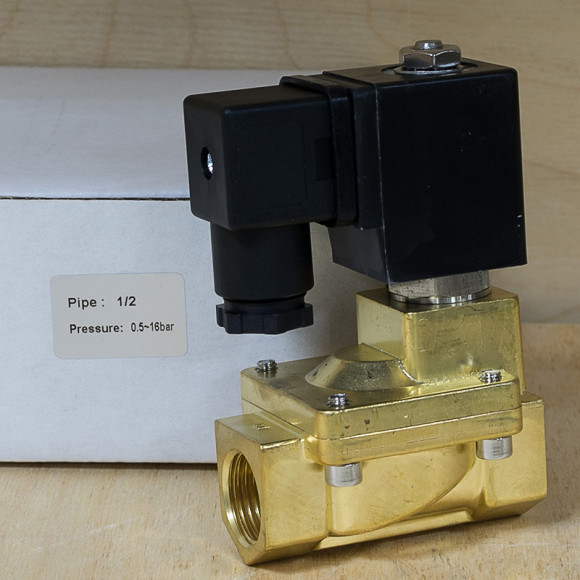

Клапан соленоидный электромагнитный Ду10 SG55323

Клапан электромагнитный соленоидный SMART SG55323 Ду10 G3/8" - это нормально закрытый соленоид, предназначенный для воды, воздуха и других рабочих сред, не агрессивных к материалам клапана. Корпус клапана выполнен из латуни (методом отливки), материал мембраны EPDM.

Диапазон температур рабочей среды, которую можно пропускать через клапан -20...+130 градусов Цельсия. Максимальное давление на корпус 16 бар, перепад от 0,5 до 16 бар избыточного давления. Данные клапаны обычно устанавливают после насосов, компрессоров, в водопроводах промышленного и бытового назначения, в системах отопления.

По выбору клиента клапан Ду10 SMART SG55323 комплектуется катушкой заданного вольтажа (12В, 24В постоянного тока или 24В, 110В, 220В переменного тока). Стоимость катушки и DIN коннектора входит в стоимость клапана. Класс защиты катушек IP65.

Принцип работы нормально закрытого электромагнитного клапана пилотного действия достаточно прост: мембрана (запорный механизм) клапана прижата пружиной с усилием 0,5 бара, а рабочая среда находится в надмембранном пространстве. При подаче тока на электромагнитную катушку идёт открытие пилотного канала, в результате чего идёт слив рабочей среды из надмембранного пространства, мембрана из-за возникшей разницы давлений поднимается вверх и клапан открывается, рабочая среда проходит далее по трубопроводу. Клапан находится в открытом положении до того момента, пока не будет убрано напряжение с катушки, после чего он снова закроется.

Основные меры предосторожности при установке и работе с электромагнитным клапаном Ду10 SG55323:

1) Данная запорная арматура однонаправленного действия. Запрещено подавать рабочую среду в направлении противоположном указанному на корпусе, это может привести к выходу мембраны из строя.

2) Из-за того, что данный вид соленоидного клапана пилотного действия, то монтаж на трубопроводе строго горизонтально (катушкой вверх), при несоблюдении данного условия клапан может не открыться или не закрыться.

3) Наличие минимального перепада давления обязательно, при самотёке рабочей среды клапаны работать не будут.

В наличии так же есть запасные мембраны, катушки, таймеры, регуляторы тока клапана.

Технический паспорт на клапан по ссылке: Технический паспорт SG5532 DN15-50.
