- Электромагнитный коллектор G1/2" x 6 G 1/2", DN10 SM88636

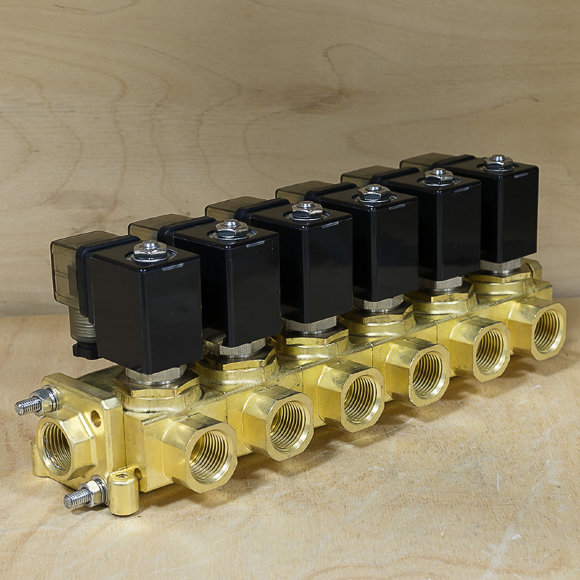

Электромагнитный коллектор G1/2" x 6 G 1/2", DN10 SM88636
- Обзор
- Характеристики
- Отзывы0
Электромагнитный распределительный клапан SM88636 - это соленоидный сантехнический коллектор с одним входом и шестью выходами. Каждый из выходов открывается или закрывается собственной соленоидной катушкой заданного вольтажа (AC220V, AC110V, AC24V, DC24V, DC12V). Электромагнитные коллекторы используются для холодной и горячей (до 120 градусов) воды, воздуха, слабощелочных растворов, топлива, масел, светлых нефтепродуктов.
Данные клапаны являются нормально-закрытыми ("НЗ"), то есть без напряжения на электромагнитной катушке (соленоиде) они закрыты. Как только напряжение подают на катушку - клапан открывается и рабочая среда начинает течь по трубопроводу. По принципу действия это трубопроводная арматура прямого действия, то есть для срабатывания не требуется перепад давления рабочей среды и клапан может работать при самотёке. Перепад давления на клапане от 0 до 10 бар. Максимальное давление 10 бар.
Соленоидные клапаны SM88636 G1/2" x 6 G1/2", Ру10, Ду10 является запорной арматурой однонаправленного действия, монтаж на трубопроводе - строго по направлению стрелки на корпусе клапане, при отсутствии стрелки ориентироваться на надпись IN (вход) и OUT (выход), написанных на корпусе клапане.
Основные меры предосторожности при установке и работе с электромагнитным клапаном:
1) Запрещено подавать рабочую среду в направлении противоположном указанному на корпусе, это может привести к выходу мембраны из строя.
2) Предпочтительный монтаж на трубопроводе - горизонтально (катушкой вверх), при несоблюдении данного условия клапан может не открыться или не закрыться.
Технический паспорт на клапан по ссылке: Технический паспорт SM8863 DN10.
Перепад давления | 0-10 |
Давление, PN бар | Ру10 |
Материал корпуса | Латунь |
Диаметр, DN | Ду10 |
Монтаж | Муфтовый |
Вольтаж | AC220V |
Уплотнение | FKM |
Температура раб. среды | -20 — 120 |
Серия катушки | EX |
Соединение | G1/2" |
Тип клапана | Нормально закрытый |
