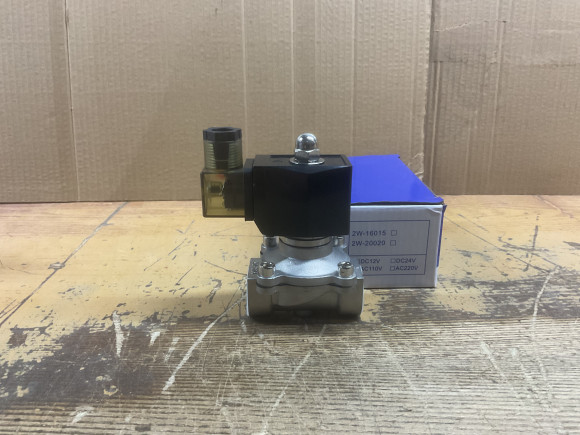

Клапан соленоидный 2W11-S-E-NC57 DN15-DN50

Электромагнитный клапан 2W11-S-E-NC57: нержавеющая сталь, нормально-закрытый, выпускается в размерном ряду от Ду15 до Ду50 (резьба G ½"–G 2"), что делает его универсальным решением для трубопроводов различной производительности.

Клапан 2W11-S-E-NC57 — нормально-закрытый (НЗ) клапан прямого действия. Без напряжения на катушке возвратная пружина прижимает мембрану к седлу. При подаче напряжения электромагнитное усилие поднимает ферромагнитный сердечник, преодолевая сопротивление пружины; сердечник жёстко связан с мембраной, поэтому она отходит от седла, и среда проходит через клапан. При прекращении подачи тока на катушку пружина возвращает мембрану на седло — клапан закрывается.

Корпус нержавеющая сталь (исполнение «Е» облегчённое). Присоединение муфтовое. Мембрана FKM устойчива к воде, минеральным маслам, дизельному топливу.

Размерный ряд и пропускная способность

При выборе ориентируйтесь на требуемый расход: Kv показывает, сколько м³/ч пройдёт при перепаде 1 бар.

Области применения: клапаны серии 2W11-S-E-NC57 используются в водоснабжении и отоплении, промышленной автоматике (управление потоком воды, сжатого воздуха, масел), сельском хозяйстве, а также как запорная арматура на технологических линиях. Кроме того, клапан широко используется для воздушных компрессоров (автоматический слив конденсата) и системах водоподготовки.

Комплектация и монтаж: поставляется с катушкой на выбранное напряжение AC220V, DC24V. Монтаж муфтовый, с соблюдением направления потока по стрелке на корпусе. Рекомендуется устанавливать на горизонтальном участке, катушкой вверх, с фильтром механической очистки перед клапаном. Но так же допустима установка и на вертикальном участке трубопровода.

Паспорт на клапан по ссылке.
