В данной обзорной статье будут описаны основные виды запорных вентилей.

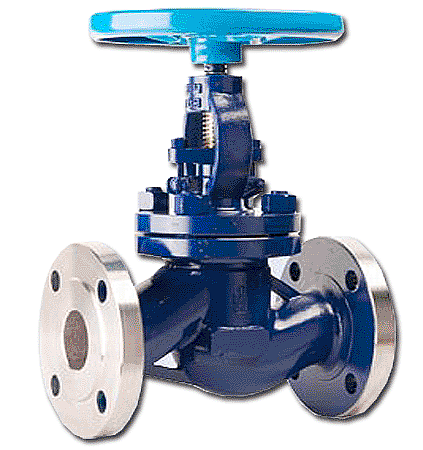

На рисунках изображена общая схема работы. При повороте маховика шток движется вертикально, таким образом отжимая запорный элемент от седлу и открывая проток рабочей среды через вентиль.
Кроме ручного управления так же возможно управление электромагнитом, многооборотный электроприводом или пневмоцилиндром.
Плюсом вентиля, по сравнению с тем же шаровым краном, является дросселирование потока, то есть частичное открытие прохода вентиля, благодаря чему можно избежать гидроудара.
Материалы корпусов и их использование точно такие же как и для другой запорной арматуры:
Чугун - используется для пара до 225 градусов, латунь - для воды, сталь - для пара и нефтепродуктов до 425 градусов, бронза - для морской воды, легированная сталь - для установки на улице до -60С, нержавеющая сталь - для агрессивных рабочих сред и химически чистых продуктов.
По разновидностям клапаны запорные бывают: игольчатые, угловые, проходные.
Игольчатые - используются для управления небольшими потоками, находящимися под высоким давлением;
Угловые - для смены направления движения рабочей среды;
Проходные - отверстие совпадает с направлением рабочей среды.
